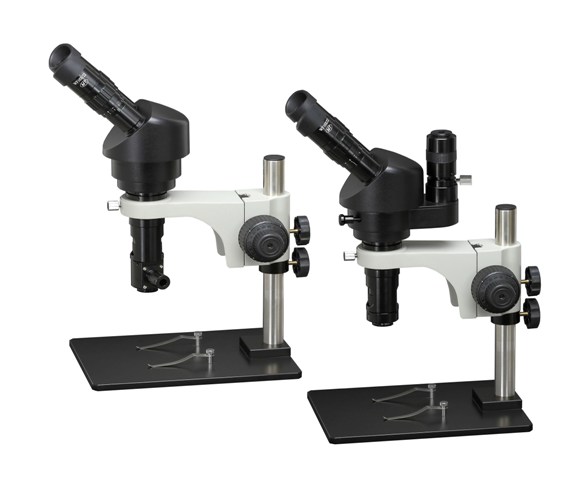

DMZH1510 高倍率正像单筒显微镜

◇ 包括双目机型DMZH15100B、DMZH15100BC（同轴照明）和三目机型DMZH15100BT、DMZH15100BTC（同轴照明），共四款机型。

◇ 独创的设计，具有超高倍率、高分辨率的特点。

◇ 可同时进行视频（或数码）显示、数码摄影、目视观察，双目观察成正像。

◇ 适用于物体微观表面的观察、检测和测量分析。



主要技术规格
目视放大倍数	标准目视总放大倍率15X~100X
连续变倍范围	1.5X-10X
工作距离	82mm
镜筒	双目头目镜筒倾斜45°
光源	长寿命，环保型各种波长超强LED同轴照明（适用于DMZH5100BTC机型）
瞳距调节范围	53mm-75mm
视度调节范围	±6屈光度
调焦范围	手轮调焦50mm，圆立柱高242mm
支架与主机配合尺寸	Φ45mm





双目目镜观察光学参数
			物镜
目镜	光学项目	主机	0.5X	0.75X	1.5X	2X	5X
10X/Φ22	总放大倍率	15X~100X	7.5X~50X	11.25X~75X	22.5X~150X	30X~200X	75X~500X
	视场范围(mm)	Φ14.67~Φ2.2	Φ29.33~Φ4.4	Φ19.56~Φ2.93	Φ9.78~Φ1.47	Φ7.33~Φ1.1	Φ2.93~Φ0.44
15X/Φ17	总放大倍率	22.5X~150X	11.25X~75X	16.875X~112.5X	33.75X~225X	45X~300X	112.5X~750X
	视场范围(mm)	Φ11.33~Φ1.7	Φ22.67~Φ3.4	Φ15.11~Φ2.27	Φ7.56~Φ1.13	Φ5.67~Φ0.85	Φ2.27~Φ0.34
20X/Φ14	总放大倍率	30X~200X	15X~100X	22.5X~150X	45X~300X	60X~400X	150X~1000X
	视场范围(mm)	Φ9.33~Φ1.4	Φ18.67~Φ2.8	Φ12.44~Φ1.87	Φ6.22~Φ0.93	Φ4.67~Φ0.7	Φ1.87~Φ0.28
30X/Φ9	总放大倍率	45X~300X	22.5X~150X	33.75X~400X	67.5X~450X	90X~600X	225X~1500X
	视场范围(mm)	Φ6~Φ0.9	Φ12~Φ1.8	Φ8~Φ1.2	Φ4~Φ0.6	Φ3~Φ0.45	Φ1.2~Φ0.18
工作距离		82	175	117	54	35	10.1
变被体连续变倍范围： 1.5X -10X



视频显示光学参数
附件物镜	光学项目	CCD接头
		0.5X	1X
1X主机	总放大倍率	0.75X~5X	1.5X~10X
	视场范围(mm)	4.8X6.4~0.72X0.96	2.4X3.2~0.36X0.48
	工作距离	82
0.5X	总放大倍率	0.375X~2.5X	0.75X~5X
	视场范围(mm)	9.6X12.8~1.44X1.92	4.8X6.4~0.72X0.96
	工作距离	175
0.75X	总放大倍率	0.5625X~3.75X	1.125X~7.5X
	视场范围(mm)	6.4X8.53~0.96X1.28	3.2X4.27~0.48X0.64
	工作距离	117
1.5X	总放大倍率	1.125X~7.5X	2.25X~15X
	视场范围(mm)	3.2X4.27~0.48X0.64	1.6X2.13~0.24X0.32
	工作距离	54
2X	总放大倍率	1.5X~10X	3X~20X
	视场范围(mm)	2.4X3.2~0.36X0.48	1.2X1.6~0.18X0.24
	工作距离	35
5X	总放大倍率	3.75X~25X	7.5X~50X
	视场范围(mm)	0.96X1.28~0.144X0.192	0.48X0.64~0.072X0.096
	工作距离	10.1
变被体连续变倍范围：1.5X-10X

可选配件
光纤强光源	移动台	万向支架	调焦支架	底座	CCD接口	金相物镜	相机
